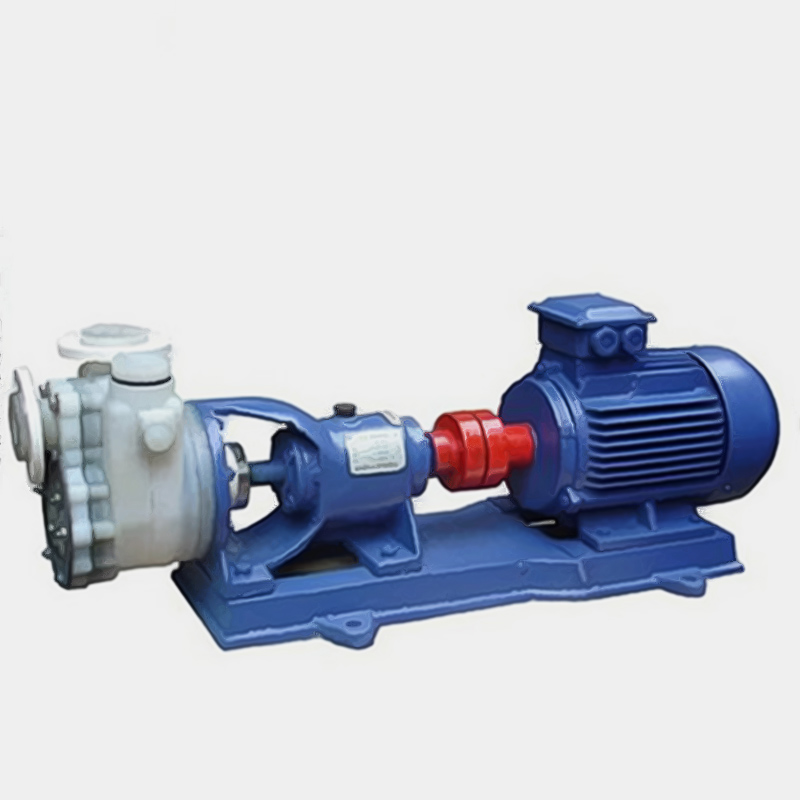

FZB全氟型耐腐蝕自吸泵
一、FZB襯氟型耐腐蝕自吸泵概述 FZB襯氟型耐腐蝕自吸泵是結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外 包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。 自吸高度3米，吸上高度6米，可以把6米深的水池吸空。吸力強勁，且對于一般顆
一、FZB全氟型耐腐蝕自吸泵概述
FZB全氟型耐腐蝕自吸泵具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
二、FZB全氟型耐腐蝕自吸泵特點
FZB化工泵使用的氟塑料是優秀的耐腐蝕材料，選用該材料生產的FZB型氟塑料合金化工泵，具有特強的耐腐性，且機械強度高、不老化、無毒素分解，可輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性介質，因而廣泛適用于化工、石油、制藥、農藥、冶煉、染料、造紙、電鍍、食品等。
FZB全氟型耐腐蝕自吸泵結構說明
FZB自吸泵由泵體葉輪合蓋密封件支架泵軸邊軸器吊緊螺栓螺母底板組成。
1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合成金制成。
2、合蓋右邊一側內埋一只不銹鋼（1Cr18Ni9Ti）模壓塑料合金而成。
3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合成金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與 葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。
4、機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。
四、FZB全氟型耐腐蝕自吸泵技術參數
流量：1.5～60m3h；
揚程：15～50m；
轉速：2900rmin；
功率：1.5～15KW；
進口直徑：25～80mm；
適用溫度：-20℃～120℃。
五、FZB自吸泵結構示意圖
六、FZB全氟型耐腐蝕自吸泵性能參數表
| 型號 | 流量(m3/h) | 揚程(m) | 進口(mm) | 出口(mm) | 功率（kw) | 轉速(r/min) | 效率(%) | 自吸高度(m) | 自吸時間(s) |
| 25FZB-20 | 1.6 | 20 | Φ25 | Φ25 | 2.2 | 2900 | 20 | 1.5 | 150 |
| 32FZB-20 | 3.2 | 20 | Φ32 | Φ25 | 2.2 | 2900 | 30 | 1.5 | 150 |
| 40FZB-20 | 6.3 | 20 | Φ40 | Φ32 | 2.2 | 2900 | 42 | 3 | 150 |
| 50FZB-20 | 12.5 | 20 | Φ50 | Φ32 | 2.2 | 2900 | 42 | 3 | 150 |
| 50FZB-30 | 12.5 | 30 | Φ50 | Φ50 | 4 | 2900 | 48 | 3 | 180 |
| 65FZB-30 | 25 | 30 | Φ65 | Φ50 | 7.5 | 2900 | 55 | 3 | 180 |
| 80FZB-30 | 50 | 30 | Φ80 | Φ65 | 11 | 2900 | 58 | 3 | 180 |
| 50FZB-45 | 12.5 | 45 | Φ50 | Φ32 | 7.5 | 2900 | 35 | 3 | 200 |
| 65FZB-45 | 25 | 45 | Φ65 | Φ40 | 11 | 2900 | 42 | 3 | 200 |
| 80FZB-45 | 50 | 45 | Φ80 | Φ65 | 15 | 2900 | 53 | 3 | 200 |
| 100FZB-45 | 100 | 45 | Φ100 | Φ80 | 30 | 2900 | 55 | 3 | 250 |
| 100FZB-32 | 100 | 32 | Φ100 | Φ80 | 18.5 | 2900 | 48 | 3 | 250 |
