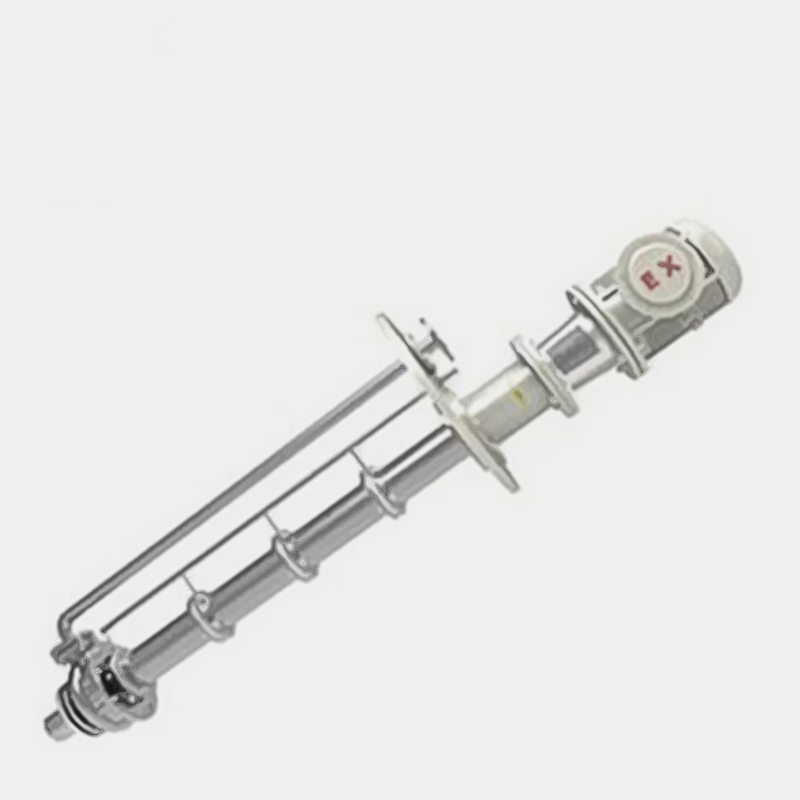

FYL型長軸液下泵
FYL型長軸液下泵是一種立式離心泵，適用于化工﹑石油﹑電力﹑冶金﹑制藥﹑造紙﹑環保等多個行業部門，可用來進行對有腐蝕性液體，含有一定量固體顆粒液體的輸送。是我廠選用國內優秀的水力模型設計而成,高效節能穩定是FYL液下泵優點
FYL型長軸液下泵是一種立式離心泵，適用于化工﹑石油﹑電力﹑冶金﹑制藥﹑造紙﹑環保等多個行業部門，可用來進行對有腐蝕性液體，含有一定量固體顆粒液體的輸送。是我廠選用國內優秀的水力模型設計而成,高效節能穩定是FYL液下泵優點
一、FYL長軸液下泵簡述
FYL型長軸液下泵是一種立式離心泵，適用于化工﹑石油﹑電力﹑冶金﹑制藥﹑造紙﹑環保等多個行業部門，可用來進行對有腐蝕性液體，含有一定量固體顆粒液體的輸送。是我廠選用國內優秀的水力模型設計而成,高效節能穩定是FYL液下泵優點。
二、FYL長軸液下泵特點
1、從電機向泵端看,泵為逆時針。
2、泵采用長軸結構,插入深度可達10米，軸聯接結構安全可靠，拆卸方便。
3、泵起動時葉輪浸沒在介質中,因而起動容易,不存在排氣抽空問題。
4、轉子部件可軸向調整,且采用多點支承,泵運轉平穩可靠，可采用加長吸入管,增加插入深度,充分利用自身吸程,轉子長度縮短,剛性增強,壽命延長,經濟合理。
5、滑動軸承可選用外冷卻潤滑或自冷卻潤滑。
6、出口法蘭為分半活動法蘭,便于連接。
7、配用低速電機,噪聲小,運行平穩,使用壽命長。
三、長軸液下泵結構圖
四、FYL長軸液下泵性能參數
型號 | 泵額定轉速n=2900r/min | 泵額定轉速n=1450r/min | ||||
流量Q | 揚程H | 電機功率 | 流量Q | 揚程 | 電機功率 | |
25FYL-25 | 3.6 | 25 | 2.2 | 1.6 | 6 | 0.75 |
25FYL-41 | 3.6 | 41 | 4 | 1.6 | 10 | 1.5 |
25FYL-50 | 3.2 | 50 | 5.5 | 1.6 | 12.5 | 1.5 |
25FYL-80 | 3.2 | 80 | 11 | 1.6 | 20 | 2.2 |
40FYL-16 | 7.2 | 16 | 2.2 | 3.6 | 4 | 1.1 |
40FYL-26 | 7.2 | 26 | 3 | 3.6 | 5 | 1.1 |
40FYL-40 | 7.2 | 40 | 4 | 3.6 | 10 | 1.5 |
40FYL-50 | 6.3 | 50 | 5.5 | 3.2 | 12.5 | 1.5 |
40FYL-80 | 6.3 | 80 | 11 | 3.2 | 20 | 2.2 |
50FYL-25 | 14.4 | 25 | 4 | 7.2 | 6 | 1.5 |
50FYL-40 | 14.4 | 40 | 7.5 | 7.2 | 10 | 2.2 |
50FYL-50 | 12.5 | 50 | 7.5 | 6.3 | 12.5 | 2.2 |
50FYL-80 | 12.5 | 80 | 15 | 6.3 | 20 | 3 |
65FYL-25 | 28.8 | 25 | 5.5 | 14 | 6 | 1.5 |
65FYL-40 | 28.8 | 40 | 11 | 14 | 10 | 3 |
65FYL-50 | 25 | 50 | 11 | 12.5 | 12.5 | 3 |
65FYL-80 | 25 | 80 | 18.5 | 12.5 | 20 | 3 |
65FYL-125 | 25 | 125 | 30 | 12.5 | 32 | 5.5 |
80FYL-15 | 54 | 15 | 5.5 | 27 | 4 | 0.75 |
80FYL-24 | 54 | 24 | 11 | 27 | 6 | 1.1 |
80FYL-38 | 54 | 38 | 15 | 27 | 9 | 1.5 |
80FYL-50 | 50 | 50 | 22 | 25 | 12.5 | 2.2 |
80FYL-80 | 50 | 80 | 30 | 25 | 20 | 4 |
80FYL-125 | 50 | 125 | 45 | 25 | 32 | 7.5 |
100FYL-23 | 100 | 23 | 11 | 50 | 5 | 2.2 |
100FYL-37 | 100 | 37 | 15 | 50 | 9 | 3 |
100FYL-50 | 100 | 50 | 30 | 50 | 12.5 | 4 |
100FYL-80 | 100 | 80 | 45 | 50 | 20 | 7.5 |
100FYL-125 | 100 | 125 | 75 | 50 | 32 | 11 |
125FYL-50 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
125FYL-80 | 200 | 80 | 75 | 100 | 20 | 15 |
125FYL-125 | 200 | 125 | 132 | 100 | 32 | 18.5 |
150FYL-20 | 200 | 20 | 30 | |||
150FYL-32 | 200 | 32 | 45 | |||
150FYL-50 | 200 | 50 | 55 | |||
200FYL-20 | 400 | 20 | 45 | |||
200FYL-32 | 400 | 32 | 75 | |||
200FYL-50 | 400 | 50 | 90 | |||
